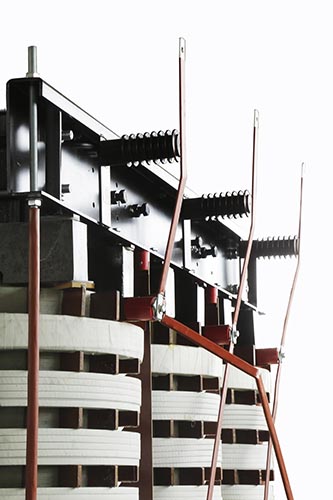

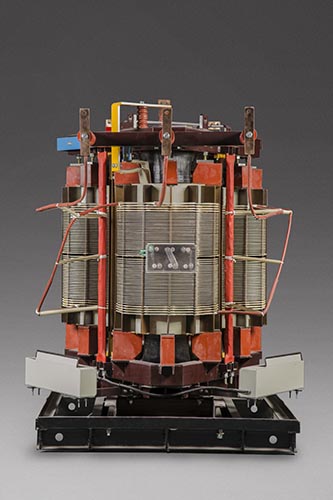

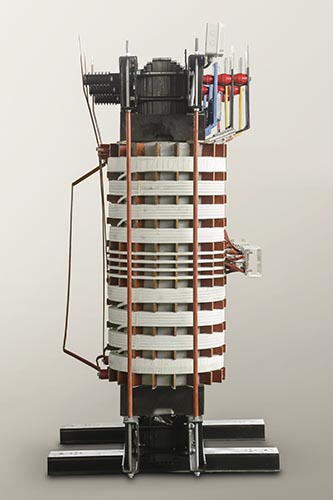

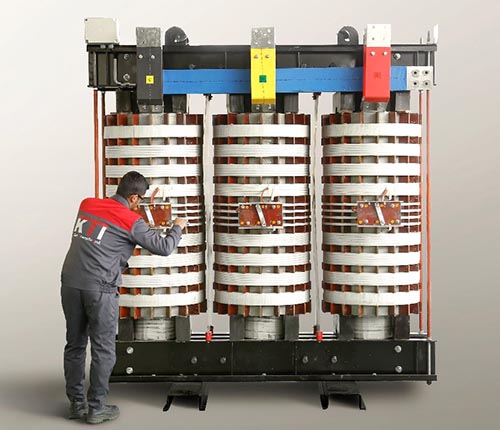

ترانسفورماتور خشک
ترانسفورماتورهای خشک شرکت کیان ترانسفو بر اساس آخرین تکنولوژی روز طراحی ترانسفورماتور و با کلاس حرارتی C، تولید و عرضه می‌شوند. از مزایای این ترانسفورماتورها، به‌کارگیری آن‌ها با توجه به ممنوعیت نصب ترانس روغنی، در داخل ساختمان‌ها می‌باشد.
ویژگی‌ها:
- قابلیت تولید در کلیه سطوح ولتاژی تا سطح 36KV و ظرفیت 5MVA
- کلاس حرارتی C
- کاهش 20-10 دسی‌بل سطح نویز در مقایسه با ترانس‌های معمولی
- کاهش جریان و تلفات بی‌باری
- خاصیت ضد انفجاری و ضد اشتعال
- قابلیت تعمیر در محل
- سازگاری با محیط زیست و عدم آلودگی شیمیایی و مواد سمی
- سهولت نصب و بهره‌برداری
- ایده‌آل برای نصب در فضاهای محدود و طبقات برج‌ها (که نصب ترانسفورماتور روغنی در آن‌ها میسر نمی‌باشد).
- قابلیت تولید در کلیه ظرفیت‌ها
- قابلیت طراحی و تولید انواع ترانسفورماتورهای خاص
| Technical Specification for OVDT (11/0.4KV) | ||||||||||||||
| Rated Power (KVA) | 50 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 |
| Rated HV/LV Voltage (KV) | 11/0.4 | 11/0.4 | 11/0.4 | 11/0.4 | 11/0.4 | 11/0.4 | 11/0.4 | 11/0.4 | 11/0.4 | 11/0.4 | 11/0.4 | 11/0.4 | 11/0.4 | 11/0.4 |
| (%) Taps in HV | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| Rated Frequency(Hz) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Vector Group | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 |
| (%) Short Circuit Voltage | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Max. Ambient Temp (oC) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Max.Altitude above sea level (m) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Rated HV Current (A) | 2.62 | 5.25 | 8.4 | 10.5 | 13.12 | 16.5 | 21 | 26.24 | 33.06 | 41.99 | 52.49 | 65.61 | 83.98 | 104.97 |
| Rated LV Current (A) | 72.2 | 144.3 | 231 | 289 | 361 | 455 | 577 | 722 | 909 | 1155 | 1443 | 1804 | 2309 | 2887 |
| No-Load Losses (W) | 540 | 659 | 714 | 801 | 937 | 1077 | 1194 | 1277 | 1643 | 2118 | 2649 | 2859 | 3891 | 3989 |
| Short Circuit Losses in 120oC (W) | 989 | 1902 | 3076 | 3779 | 4541 | 4946 | 5984 | 6343 | 8580 | 9199 | 10809 | 12672 | 14444 | 19399 |
| Applied Insulation Test Voltage (KV) | 28/3 | 28/3 | 28/3 | 28/3 | 28/3 | 28/3 | 28/3 | 28/3 | 28/3 | 28/3 | 28/3 | 28/3 | 28/3 | 28/3 |
| Technical Specification for OVDT (20/0.4KV) | ||||||||||||||
| Rated Power (KVA) | 50 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 |
| Rated HV/LV Voltage (KV) | 20/0.4 | 20/0.4 | 20/0.4 | 20/0.4 | 20/0.4 | 20/0.4 | 20/0.4 | 20/0.4 | 20/0.4 | 20/0.4 | 20/0.4 | 20/0.4 | 20/0.4 | 20/0.4 |
| (%) Taps in HV | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| Rated Frequency (Hz) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Vector Group | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 | Dyn5 |
| (%) Short Circuit Voltage | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Max. Ambient Temp (oC) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Max. Altitude above sea level (m) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Rated HV Current (A) | 1.44 | 2.89 | 4.7 | 5.77 | 7.22 | 9.09 | 11.55 | 14.43 | 18.2 | 23.09 | 28.87 | 36.1 | 46.2 | 57.7 |
| Rated LV Current (A) | 72.2 | 144.3 | 231 | 289 | 361 | 455 | 577 | 722 | 909 | 1155 | 1443 | 1804 | 2309 | 2887 |
| No-Load Losses (W) | 580 | 675 | 758 | 821 | 984 | 1111 | 1231 | 1299 | 1683 | 2158 | 2709 | 2998 | 3922 | 4050 |
| Short Circuit Losses in 120oC (W) | 1000 | 1952 | 3176 | 3954 | 4696 | 5021 | 6080 | 6472 | 8881 | 9354 | 10859 | 12792 | 14581 | 19589 |
| Applied Insulation Test Voltage (KV) | 50/3 | 50/3 | 50/3 | 50/3 | 50/3 | 50/3 | 50/3 | 50/3 | 50/3 | 50/3 | 50/3 | 50/3 | 50/3 | 50/3 |
| Technical Specification for OVDT (33/0.4KV) | ||||||||||||||
| Rated Power (KVA) | 50 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 |
| Rated HV/LV Voltage (KV) | 33/0.4 | 33/0.4 | 33/0.4 | 33/0.4 | 33/0.4 | 33/0.4 | 33/0.4 | 33/0.4 | 33/0.4 | 33/0.4 | 33/0.4 | 33/0.4 | 33/0.4 | 33/0.4 |
| (%) Taps in HV | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| Rated Frequency (Hz) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Vector Group | Dyn1 | Dyn1 | Dyn1 | Dyn1 | Dyn1 | Dyn1 | Dyn1 | Dyn1 | Dyn1 | Dyn1 | Dyn1 | Dyn1 | Dyn1 | Dyn1 |
| (%) Short Circuit Voltage | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Max. Ambient Temp (oC) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 |
| Max.Altitude above sea level (m) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Rated HV Current (A) | 0.87 | 1.74 | 2.8 | 3.5 | 4.37 | 5.5 | 7.1 | 8.75 | 11.02 | 13.99 | 17.5 | 21.87 | 28 | 35 |
| Rated LV Current (A) | 72.2 | 144.3 | 231 | 289 | 361 | 455 | 577 | 722 | 909 | 1155 | 1443 | 1804 | 2309 | 2887 |
| No-Load Losses (W) | 680 | 775 | 1100 | 1300 | 1410 | 1690 | 1890 | 2050 | 2330 | 2841 | 3310 | 3750 | 4010 | 4930 |
| Short Circuit Losses in 120oC (W) | 1280 | 2400 | 3670 | 4480 | 5200 | 5750 | 6900 | 7100 | 9200 | 10470 | 11900 | 13900 | 14850 | 2250 |
| Applied Insulation Test Voltage (KV) | 70/3 | 70/3 | 70/3 | 70/3 | 70/3 | 70/3 | 70/3 | 70/3 | 70/3 | 70/3 | 70/3 | 70/3 | 70/3 | 70/3 |
