پست کمپکت پدمانتد
پست‌های کمپکت پدمانتد در دو مدل تمام روغنی و گازی- روغنی تولید شده و شامل تانک اصلی پست، محفظه فشار متوسط و محفظه فشار ضعیف می‌شوند. طراحی این محصولات به گونه‌ای است که تمام دسترسی‌ها برای اپراتور در هنگام بهره‌برداری از یک سمت است.
برای سفارشات خاص، طراحی و تحلیل با توجه به دما و ارتفاع از سطح دریا متناسب با نیاز کارفرما انجام می‌گیرد.
این نوع پست‌ها با توجه به کمپکت بودن و به خاطر قرار گرفتن بر روی فونداسیون بتنی، امکان نصب و بهره‌برداری در کم‌ترین زمان ممکن را برای احداث پروژه و برق‌رسانی میسر می‌سازند.

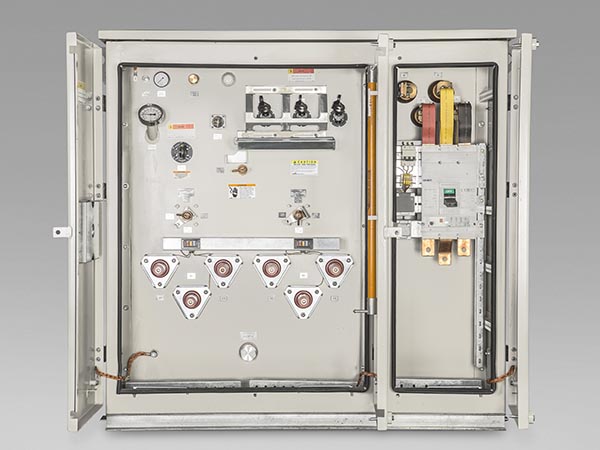

پست پدمانتد تمام روغنی
در پست‌های کمپکت تمام روغنی تمامی تجهیزات اعم از ترانس، تجهیزات سوئیچینگ و حفاظتی در یک مخزن مشترک با عایق روغن قرار گرفته‌اند.
ویژگی‌ها:
- دسترسی جداگانه برای تجهیزات فشار متوسط و فشار ضعیف
- پوشش رنگ سه لایه (زینک ریچ – اپوکسی – پلی اورتان)
- سهولت در حمل و نقل به دلیل پایین بودن وزن و حجم محصول
- راهکاری موثر در جهت کاهش میزان تلفات در شبکه فشار متوسط
- نیاز به فضای کم جهت نصب و به حداقل رساندن هزینه‌های خرید زمین
- هزینه‌های پایین سرویس، تعمیر و نگهداری
- طراحی در آرایش‌های مختلف (شعاعی و رینگ و بر اساس نیاز مشتری)
- قابلیت طراحی در شرایط مختلف آب و هوایی
- دارای تاییدیه از آزمایشگاه‌های معتبر جهانی نظیر KERI کره جنوبی، CPRI هند، پژوهشگاه نیرو NRI
- طراحی پست مطابق استانداردهای ANSI CS7.12.30
- قابلیت طراحی و تولید تا سطح ولتاژ 63KV
- قابلیت نصب انواع تجهیزات اندازه‌گیری فشار متوسط و فشار ضعیف
- قابلیت اتوماسیون کامل پست
| Technical Specification for Pad-Mounted Transformer | ||||||
| Power (KVA) | MV Switchgear | Bay-O-Net Fuse (A) | MCCB (A) | H (mm) | W (mm) | D (mm) |
| 100 | OIS | 3 | 200 | 1440 | 1780 | 1490 |
| 160 | OIS | 8 | 250 | 1440 | 1780 | 1490 |
| 200 | OIS | 8 | 400 | 1440 | 1780 | 1490 |
| 250 | OIS | 8 | 400 | 1440 | 1780 | 1490 |
| 315 | OIS | 15 | 630 | 1440 | 1780 | 1490 |
| 400 | OIS | 15 | 630 | 1555 | 1785 | 1770 |
| 500 | OIS | 15 | 800 | 1555 | 1785 | 1770 |
| 630 | OIS | 25 | 1000 | 1555 | 1785 | 1850 |
| 800 | OIS | 25 | 1250 | 1630 | 1990 | 1950 |
| 1000 | OIS | 40 | 1600 | 1630 | 1990 | 2050 |
| Power (KVA) | Voltage (MV/LV) KV | Frequency (Hz) | Vector Group | No Load Loss (W) | Load Loss 75oC (W) | Power Frequency (KV) | Lighting Impulse (KV) | MV Switchgear | Bay-O-Net Fuse (A) | MCCB (A) |
| 100 | 20/0.4 | 50 | Dyn5 | 210 | 1550 | 50/3 | 125 | OIS | 3 | 200 |
| 160 | 20/0.4 | 50 | Dyn5 | 300 | 2320 | 50/3 | 125 | OIS | 8 | 250 |
| 200 | 20/0.4 | 50 | Dyn5 | 355 | 2760 | 50/3 | 125 | OIS | 8 | 400 |
| 250 | 20/0.4 | 50 | Dyn5 | 425 | 3250 | 50/3 | 125 | OIS | 8 | 400 |
| 315 | 20/0.4 | 50 | Dyn5 | 500 | 3850 | 50/3 | 125 | OIS | 15 | 630 |
| 400 | 20/0.4 | 50 | Dyn5 | 610 | 4600 | 50/3 | 125 | OIS | 15 | 630 |
| 500 | 20/0.4 | 50 | Dyn5 | 720 | 5450 | 50/3 | 125 | OIS | 15 | 800 |
| 630 | 20/0.4 | 50 | Dyn5 | 800 | 6750 | 50/3 | 125 | OIS | 25 | 1000 |
| 800 | 20/0.4 | 50 | Dyn5 | 940 | 8500 | 50/3 | 125 | OIS | 25 | 1250 |
| 1000 | 20/0.4 | 50 | Dyn5 | 1100 | 10500 | 50/3 | 125 | OIS | 40 | 1600 |
| 1250 | 20/0.4 | 50 | Dyn5 | 1300 | 13200 | 50/3 | 125 | OIS | 40 | 2000 |
| 1600 | 20/0.4 | 50 | Dyn5 | 1700 | 16900 | 50/3 | 125 | OIS | 50 | 2500 |
| 2000 | 20/0.4 | 50 | Dyn5 | 2055 | 21000 | 50/3 | 125 | OIS | 65 | 3200 |

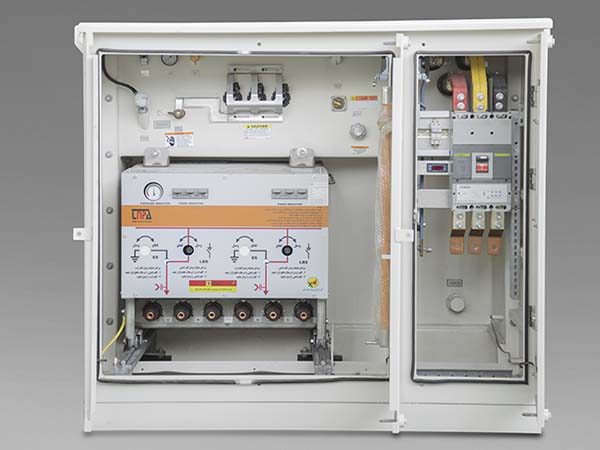

پست کمپکت گازی – روغنی (نیمه روغنی)
پست‌های نیمه روغنی با استفاده از انواع تجهیزات سوئیچینگ و حفاظتی متناسب با نیاز مشتری با حداقل ابعاد تولید می‌گردند. در این نوع پست تجهیزات مربوط به سوئیچینگ و حفاظتی شامل کلیدها و فیوزها گازی می‌باشند و به مخزن اصلی پست، توسط بوشینگ‌های خاص متصل می‌گردند.
ویژگی‌ها:
- افزایش قدرت مانور و استفاده در نقاط با مانور بالا در شبکه توزیع
- با پوشش رنگ سه لایه (زینک ریچ – اپوکسی – پلی اورتان)
- تجهیزات کلیدزنی از نوع گازی GIS با درجه حفاظتی IP65 و نوع گازی AIS با درجه حفاظتی IP42
- قابلیت تولید در کلیه ظرفیت‌ها
- تولید با آرایش‌های مختلف کلید بر اساس نیاز مشتری
- قابلیت سرویس و تعمیر در محل نصب
- قابلیت طراحی و تولید تا سطح ولتاژی 63KV
- قابلیت نصب انواع تجهیزات اندازه‌گیری فشار متوسط و فشار ضعیف
- قابلیت اتوماسیون کامل پست
| Technical Specification for Oil-Gas Pad-Mounted Transformer | ||||||
| Power (KVA) | MV Switchgear | HRC Fuse (A) | MCCB (A) | H (mm) | W (mm) | D (mm) |
| 100 | GIS | 10 | 200 | 1510 | 1880 | 1895 |
| 160 | GIS | 10 | 250 | 1510 | 1880 | 1895 |
| 200 | GIS | 16 | 400 | 1510 | 1880 | 1895 |
| 250 | GIS | 16 | 400 | 1510 | 1880 | 1895 |
| 315 | GIS | 16 | 630 | 1510 | 1880 | 1895 |
| 400 | GIS | 20 | 630 | 1510 | 1880 | 1955 |
| 500 | GIS | 25 | 800 | 1510 | 1880 | 1955 |
| 630 | GIS | 32 | 1000 | 1510 | 1880 | 2050 |
| 800 | GIS | 40 | 1250 | 1510 | 1880 | 2050 |
| 1000 | GIS | 40 | 1600 | 1510 | 1880 | 2100 |
| Power (KVA) | Voltage (MV/LV) KV | Frequency (Hz) | Vector Group | No Load Loss (W) | Load Loss 75oC (W) | Power Frequency (KV) | Lighting Impulse (KV) | MV Switchgear | HRC Fuse (A) | MCCB (A) |
| 100 | 20/0.4 | 50 | Dyn5 | 210 | 1550 | 50/3 | 125 | GIS | 10 | 200 |
| 160 | 20/0.4 | 50 | Dyn5 | 300 | 2320 | 50/3 | 125 | GIS | 10 | 250 |
| 200 | 20/0.4 | 50 | Dyn5 | 355 | 2760 | 50/3 | 125 | GIS | 16 | 400 |
| 250 | 20/0.4 | 50 | Dyn5 | 425 | 3250 | 50/3 | 125 | GIS | 16 | 400 |
| 315 | 20/0.4 | 50 | Dyn5 | 500 | 3850 | 50/3 | 125 | GIS | 16 | 630 |
| 400 | 20/0.4 | 50 | Dyn5 | 610 | 4600 | 50/3 | 125 | GIS | 20 | 630 |
| 500 | 20/0.4 | 50 | Dyn5 | 720 | 5450 | 50/3 | 125 | GIS | 25 | 800 |
| 630 | 20/0.4 | 50 | Dyn5 | 800 | 6750 | 50/3 | 125 | GIS | 32 | 1000 |
| 800 | 20/0.4 | 50 | Dyn5 | 940 | 8500 | 50/3 | 125 | GIS | 40 | 1250 |
| 1000 | 20/0.4 | 50 | Dyn5 | 1100 | 10500 | 50/3 | 125 | GIS | 40 | 1600 |
| 1250 | 20/0.4 | 50 | Dyn5 | 1300 | 13200 | 50/3 | 125 | GIS | 50 | 2000 |
| 1600 | 20/0.4 | 50 | Dyn5 | 1700 | 16900 | 50/3 | 125 | GIS | 80 | 2500 |
| 2000 | 20/0.4 | 50 | Dyn5 | 2055 | 21000 | 50/3 | 125 | GIS | 80 | 3200 |
